應用范圍：
基于IEEE 1149.1/1149.6/1149.7邊界掃描測試標準，BEST作為一套強大的工具，以執行PCB上的結構測試，確保電路板的可靠性和性能。這款分析儀不僅簡化了電路板測試過程，還提高了測試的效率和準確性。通過其直觀的界面和先進的測試功能，BEST能夠快速識別和定位電路板上的問題，如開路、短路和焊接故障。無論是對于原型設計驗證、生產測試還是現場維修，BEST都是一款不可或缺的測試設備，為電子制造業和研發領域提供了可靠的解決方案。
主要特點：
● 支持IEEE1149.1、IEEE1149.6 、IEEE1149.7協議
● 支持IO獨立控制，每個IO參考電平獨立設置

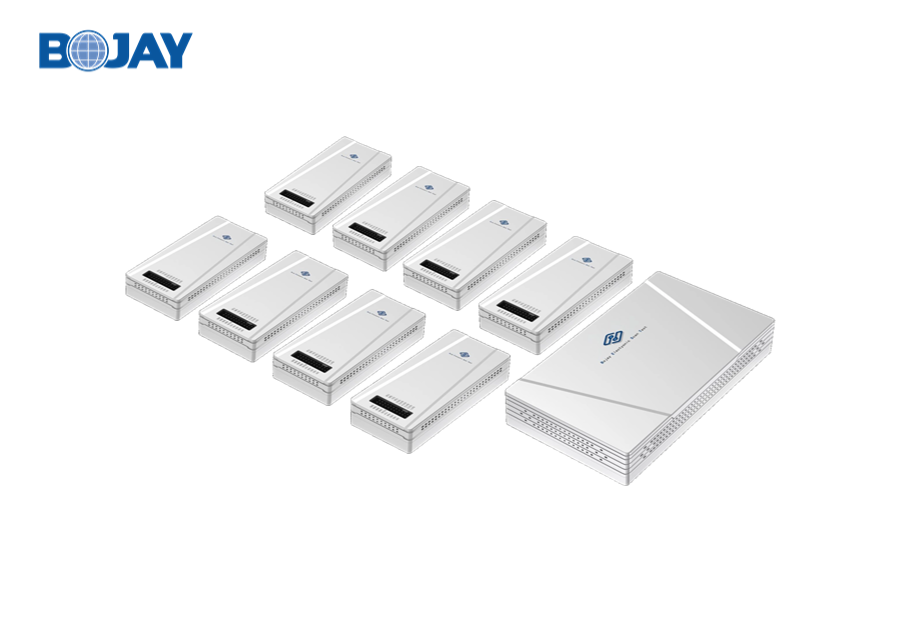

● 可支持4個TAP接口 (需配置HUB BOX)
● 可根據待測設備的五檔文件自動生成測試項目
● 軟件支持腳本運行，以提高開發便捷性
● 開發和運行軟件支持Windows,MacOS,Linux系統
主要參數:
| 輸出高電平范圍 | 1.2V~5.0V |
| 輸出電平精度 | 0.1V |
| 驅動電流能力 | MAX 30mA |
| 測量電壓范圍 | 0.5~5.0V |
| 測量電壓精度 | 0.1V |
機械&電氣規格：

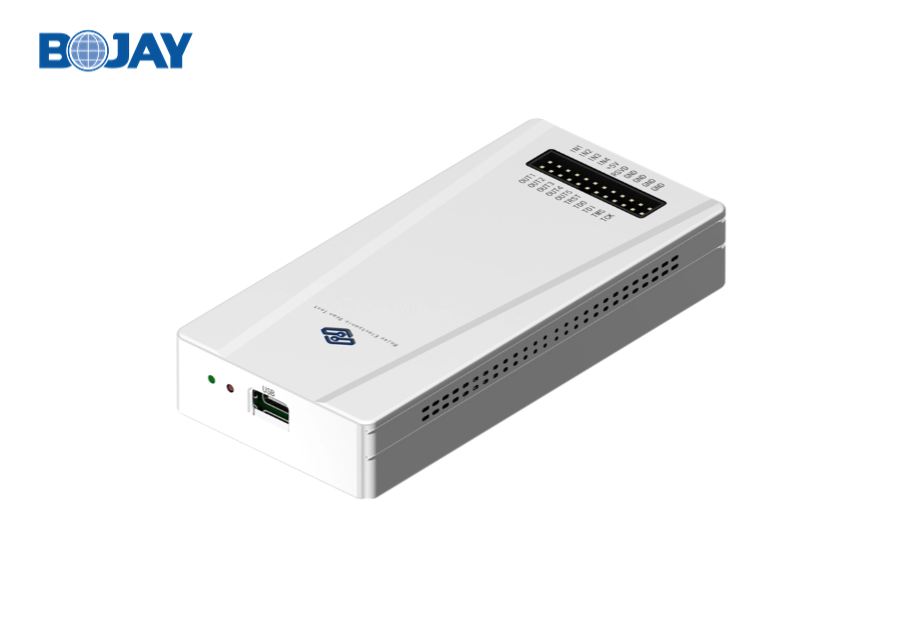

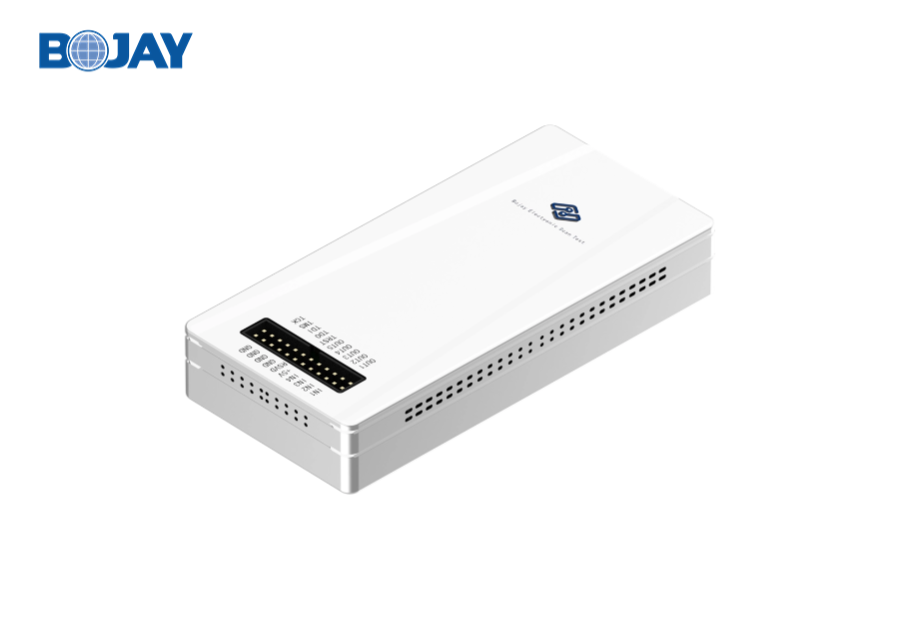

| 機械規格 | TAP PORT | HUB BOX |
| 外尺寸 | 55(W)*115 (L)*20(H)mm*X | 98(W)*175(L)*27.5(H)mm |
| 凈重 | approx.200g | approx.600g |
| 毛重 | approx.500g | approx.1000g |
| 電氣規格 | TAP PORT | HUB BOX |
| 能量功耗 | 2.5W | 48W |
| 工作電壓 | DC5 | DC12 |
| 控制接口 | USB Type-C | RJ45 |
