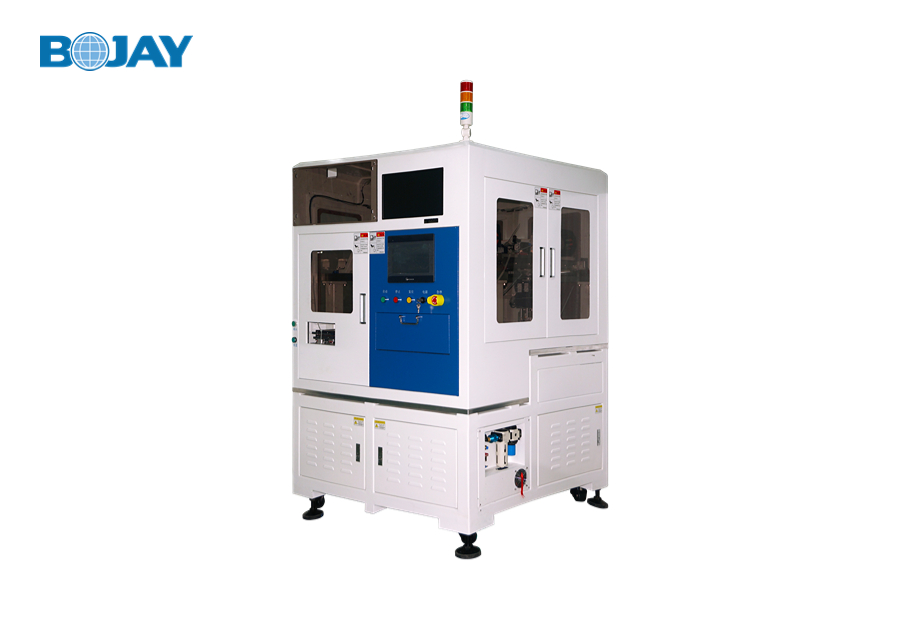

產品特點：
● 柔性印刷電路板通過設備的機械手搬運到夾具；
● 搬運機械手由上料與擺盤兩套組成，裝載柔性印刷電路板料盤是由操作者手工操作上料，可一次性上料盤30盤；
● 上料搬運機械手從tray盤取料至夾具對柔性印刷電路板進行測試，擺盤機械手將測試完柔性印刷電路板擺放至tray盤/NG盤；
● pass擺放滿盤自動完成堆疊，然后由操作者手工取出pass品堆疊tray盤。
產品參數：
| 外形尺寸 | 1150mm（L）*1100mm（W）* 1840mm（H） |
| XY軸重復定位精度XY | ±0.05mm ( X 軸與Y軸方向) |
| Z軸重復定位精度 | ±0.05mm ( Z軸方向) |
| Tray盤參數 | Tray(L)：240mm-400m mTray(W)：200mm-320mm Tray(H)：15mm±3mm Tray產品穴位深度：5-7mm Tray裙邊：≥5mm 備注：Tray產品穴位深度是指Tray頂面到DUT支持面的距離，該設備可一次性最多投入30盤Tray盤 |
| 測試時間 | 上料機械手搬運時間：6.2sec/2pc 夾具測試時間：6.5sec/2pcs 擺盤機械手搬運時間：5.5sec/2pcs 備注：夾具測試時間長短根據不同產品的測試內容決定。 |
| 圖像處理單元參數 | 相機：130MP像素黑白相 視野范圍：30mm x 20mm（物距改變會導致視野變化） 相機數量：1pcs 光源：高亮白色同軸光源 光源的數量：1pcs 算法：halcon |
| 測試夾具參數 | 最大尺寸：400mm(L) ，386mm(W)， 430mm(H 夾具載板尺寸：150mm(L) ，120mm(W) 可測試單pcs最大產品尺寸： 50mm(L) ，30mm(W) 探針類型：QA探針，線針 探針的總負荷：最大40kgf 注意:“探針總負荷”指的是上下測試治具總的探針負荷量。 |
| 控制系統參數 | 操作系統：Windows7 32(中文版) CPU：Core i5 操作裝置：操作面板, 鍵盤, 鼠標 顯示器：15.6英寸液晶顯示器 觸摸屏：觸摸傳感器的10寸LCD 數據存儲：500GB 硬盤 接口：USB，Com接口 |
